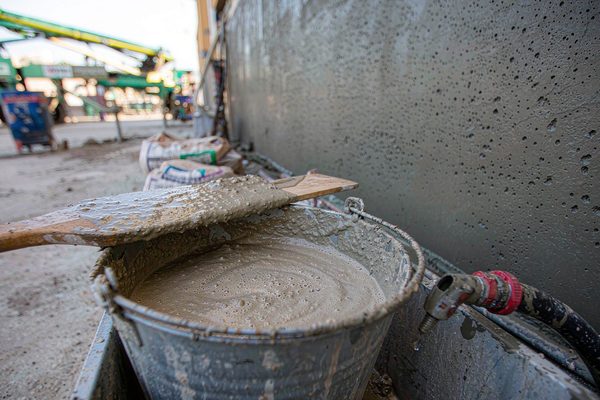

干混砂浆搅拌站里，加水搅拌两三分钟，浆料表面就浮起一层细密气泡，抹到墙上固化后留下密密麻麻的气孔，做自流平更明显，表面针眼一片。现场常做的是往搅拌水里多加消泡剂，加完浆料反而发黏、流动度下降，气孔还是没少。砂浆里的气泡从加水那一刻就开始产生，消泡粉要在粉料混合阶段进入体系，事后再补，用途有限。

气孔出现在表面还是断面，指向的问题不同

抹面层的气孔集中在上表层，多半是拌合水偏多、砂子级配偏细，气泡到了表层排不出去。断面里孔径大而散，常见于减水剂或引气组分掺量偏高，浆体黏度被压低，气泡数量本身就多。自流平表面针眼成片，往往与稳定剂和流变助剂用量有关，浆体屈服值太低，气泡上浮到表面破裂后留下孔洞。

处理顺序：先定加水量，再调消泡粉掺量

先做的是回到配合比，把拌合水按设计水灰比固定下来，砂的细度模数和含泥量复检一次。这两项稳住以后再调消泡粉，从推荐掺量的下限起做梯度试验，看哪一档气孔下降而流动度不塌。判断加量是否合适，看试块的断面气孔率和二十八天强度的对应关系。

选型看三点：载体、分散性、与减水剂的配伍

粉体消泡剂多数用矿物载体或水溶性载体吸附活性组分，载体不同，在干混粉料里的分散速度和释放节奏都不一样。聚醚类分散性好，适合自流平这类对流动度敏感的材料；有机硅类在水灰比低、黏度高的浆体里铺展快，用在预制构件和灌浆料上更合适。掺错顺序会让减水剂先被吸附走。

凯密泰克的解决方案

针对水泥砂浆、自流平、修补料和瓷砖胶这几类干混体系，凯密泰克提供粉体消泡剂与抑泡型产品，可按干混线或现场搅拌分别匹配。

粉体型便于与水泥、砂和填料一起干混，适合连续生产线；抑泡型偏重拌合后一段时间的泡沫控制，用于长时间施工的场合；复合型在破泡与相容性之间做平衡。

消泡粉解决的是拌合与振捣过程中形成的气孔，替代不了配比设计和振捣工艺。气孔集中在受力部位或伴随强度不达标时，问题多半在用水量、级配与养护上。

客户把配方、用水量、搅拌设备和施工方式给到技术团队，由我们判断气孔属于拌合引入还是工艺引入，再给出产品方向与添加环节建议。体系条件需要结合判断，建议先与我们确认方向。产品方向可先看 建材体系消泡方案，投料位置参考 消泡剂添加方法。

总结

砂浆气孔是配合比、搅拌和外加剂共同作用的结果，消泡粉能压住加水搅拌阶段产生的气泡，压不住配合比本身的问题。凯密泰克做水泥基材料用的粉体消泡剂，可以提供小样和掺量建议。
